Monorail de levage droit

Description d'un monorail de levage droit

Un monorail est un support destiné à porter une charge d'un point A à un point B. Les dénominations des monorails sont nombreuses : poutres, poutres suspendues, poutrelles IPE, IPN, HEA... mais le principe reste le même : réaliser le déplacement en ligne droite d’une charge par translation selon un chemin prédéfini.

Installation d’un monorail droit

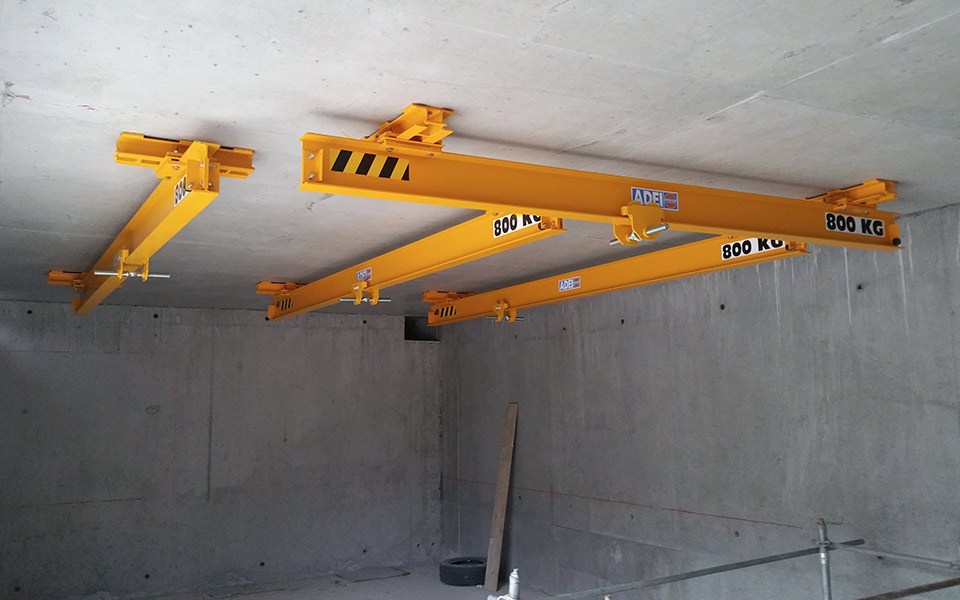

Selon les contextes, les monorails et poutres droites sont positionnés sous une dalle béton, sous une structure métallique existante ou sous une structure autoportante. Dans le cas de la structure autoportante, l'ensemble poutre + pieds est indépendant du bâtiment.

Monorails simple / monorails assemblés

En fonction de la longueur souhaitée pour déplacer la charge, un monorail peut présenter une configuration en poutre unique ou un assemblage de poutres par éclissage.

Les types de poutre des monorails droits

Plusieurs profils de poutre sont disponibles pour la fabrication de vos monorails.

• Rail IPE ACIER avec différentes variantes de finition telles que le choix d’une peinture spécifique avec ou sans métallisation ou la galvanisation.
• Rail creux ACIER réputé pour fournir une grande souplesse de déplacement du chariot. Ce type de rail est réservé à un usage intérieur pour atelier hors atmosphère agressive.
• Rail creux ALUMINIUM reconnu pour ses qualités ergonomiques lors de la manutention des charges dans les ambiances particulières.
• Rail INOX 304 ou 316L construit en profil reconstitué, ce type de rail anticorrosion est livré décapé + passivé. Nous pouvons réaliser un microbillage pour les monorails destinés au secteur spatial ou agroalimentaire.

Systèmes de fixation pour monorail droit

De nombreuses solutions sont disponibles pour la fixation des monorails droits :

• Suspentes ADEI
• Chandelles ou colonnettes
• Fixation sur sabots
• Fixation plat-soudés
• Rails HALPHEN
• Fixations spécifiques pour plafond ou mur

Palan pour monorail droit

Tous ces équipements peuvent être équipés de palan manuel, palan électrique ou palan pneumatique en version standard ou spécialement étudiée pour zones agressives, salle blanche ou zone ATEX.

Monorails et poutres intégrés à une structure de levage

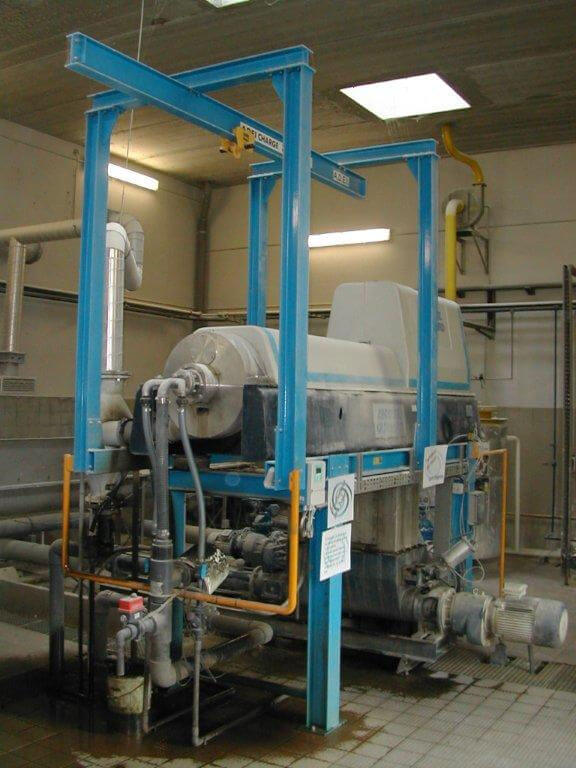

ADEI conçoit et fabrique des structures sur-mesure intégrant des monorails de levage et poutres suspendues. En fonction du contexte et des spécificités de votre cahier des charges, nous vous proposons des équipements adaptés tels que : Structure portique fixe, Monorail sous potences, Poutre roulante sous structure, Pont roulant posé sur structure, Monorail fixe sous portique

Options des monorails droits

• Fixations spécifiques pour plafond ou mur : Suspentes ADEI, Chandelles ou colonnettes, Fixation sur sabot, Fixations plat-soudé, Rail Halfen
• Peinture standard ou spécifique, apprêt spécial, sablage
• Version INOX
• Subdivision du rail en sous-éléments avec assemblage par éclissage
• Palan manuel
• Palan électrique
• Palan pneumatique
• Chariot à déplacement manuel, électrique, ou pneumatique

Conformité

Nos monorails droits sont livrés avec un certificat de conformité CE.
