Portique d'atelier motorisé

Spécificités techniques du portique d'atelier motorisé

CMU Portée (m)
3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9 9,5 10 + de 10m
1000 kg Fabrication sur-mesure
1600 kg
2000 kg
3200 kg
5000 kg
6300 kg
Au delà Fabrication sur-mesure

Description du portique de manutention motorisé

Le portique motorisé est un appareil de levage et de manutention constitué de deux pieds rehaussés par des montants verticaux supportant une poutre de roulement. Déplaçable en charge et équipé d’une motorisation dans tous les axes pour un déplacement entièrement électrique, ces portiques représentent une alternative à l’installation d’un pont roulant ou d’une potence.

L'intégralité de la structure est construite en acier. Les deux pieds sont équipés de roues motorisées. Des systèmes de fin de courses Full Stop sécurisent la structure lors des déplacements du portique dans l'environnement de l'atelier. La poutre de roulement en acier IPE/HEA est supportée par des montants dimensionnés spécifiquement pour le client. De ce fait, les caractéristiques de hauteur sous fer et de portée sont typiquement taillées sur-mesure.

Motorisation 3 axes du portique d'atelier

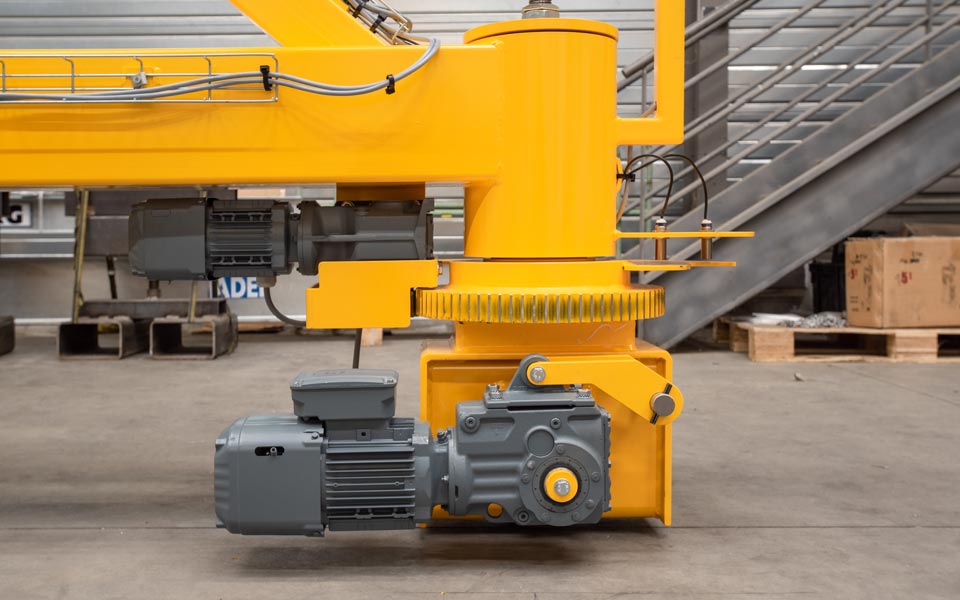

Connecté au réseau électrique ou équipé de l'option d'alimentation sur batteries, notre portique motorisé démontre son extraordinaire polyvalence sur 3 axes : translation, direction et levage. Les 4 roues sont motorisées par des éléments SEW USOCOME et le pilotage complet du portique est réalisable par un opérateur unique sur sol lisse et plat en intérieur.

Le portique tout électrique en alternative au pont roulant

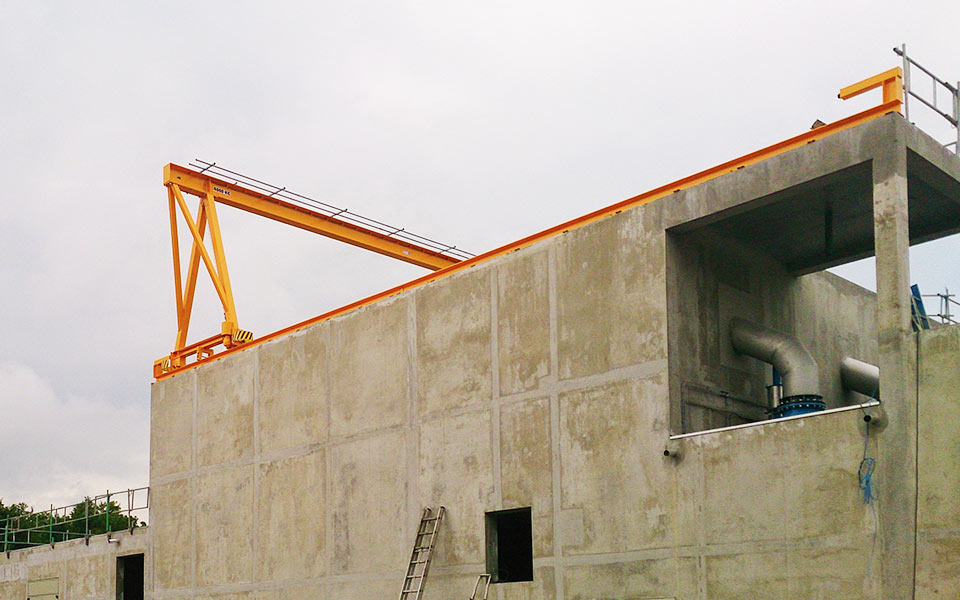

Régulièrement utilisés dans l’industrie pure, ils sont particulièrement utiles dans les bâtiments de location où la reprise sur charpente est impossible. Ce type de portique motorisé équipé de roues s’adapte à tous les environnements présentant un sol lisse et plat. Ces portiques peuvent être déclinés en version rail pour des déplacements rectilignes contraints.

Endurants et polyvalents, les portiques automoteurs représentent un excellent investissement sur le long terme en s'intégrant facilement dans les projets qui sont amenés à changer de localisation.

Équipement standard des portiques motorisés :

  • Structure pieds et poutre en acier
  • Peinture RAL 1028
  • Câblage électrique complet
  • Alimentation 380V 50Hz
  • Boîte à boutons pendante solidaire du palan
  • Dispositif de sécurité par fin de course électrique

Options des portiques d'atelier motorisés

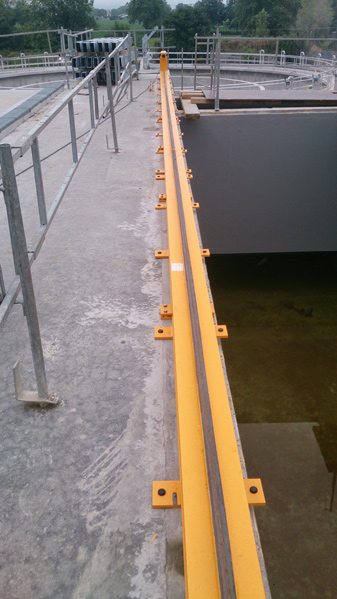

  • Rail fixe de roulement
  • Palan manuel ou électrique
  • Portée, hauteur sous sur-mesure
  • Boîte à boutons pendante sur rail indépendant du palan
  • Radiocommande
  • Enrouleur de câble
  • Peinture spécifique
  • Coffret Inox
  • Alimentation sur batteries
  • Gyrophare et klaxon

Conformité

Nos portiques d'atelier motorisés sont livrés avec un certificat de conformité CE.
