Problématique du Client :
Les Défis Techniques
Introduction :
Né d'une une collaboration, ADEI, spécialisée dans les équipements de levage, associée à SECAM, un acteur de premier plan dans la conception de portiques de manutention, ont conçu un portique motorisé innovant dédié à l'extraction de cassettes de filtration en station d'épuration. Ce projet remarquable se démarque par sa capacité à opérer dans des conditions environnementales difficiles, en plein air, dans une zone venteuse à proximité de la mer.
Défis Techniques :

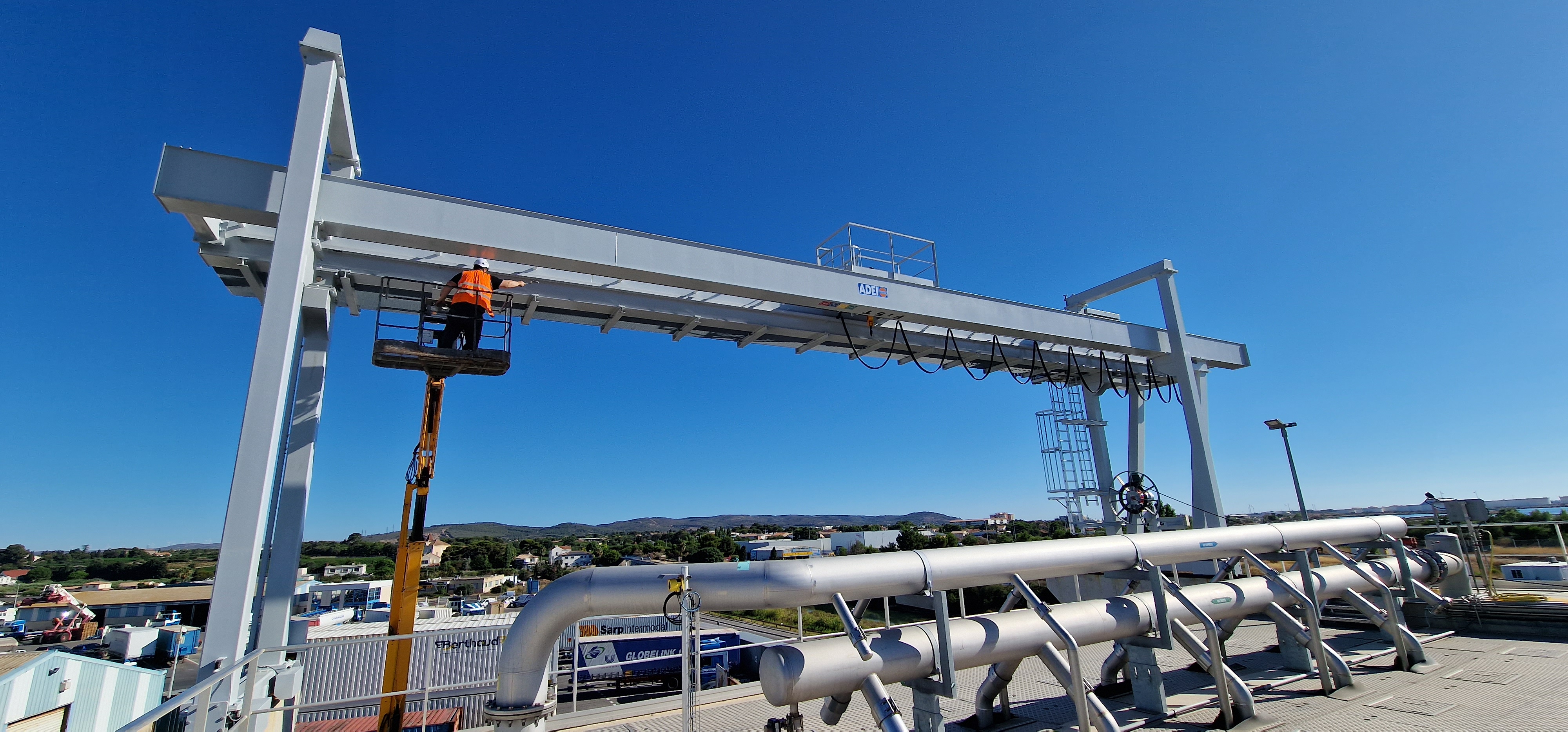

Le défi principal était de concevoir un portique motorisé robuste et fonctionnel capable de manipuler des cassettes de filtration massives pesant jusqu'à 4 tonnes. L'une des difficultés majeures résidait dans la nécessité de réaliser un portique avec une portée de 17 mètres avec un avent bec de 4m, devant être assemblé au sol avant d'être levé et posé en toiture du bâtiment à l'aide de deux grues imposantes.
Installation Complexe :

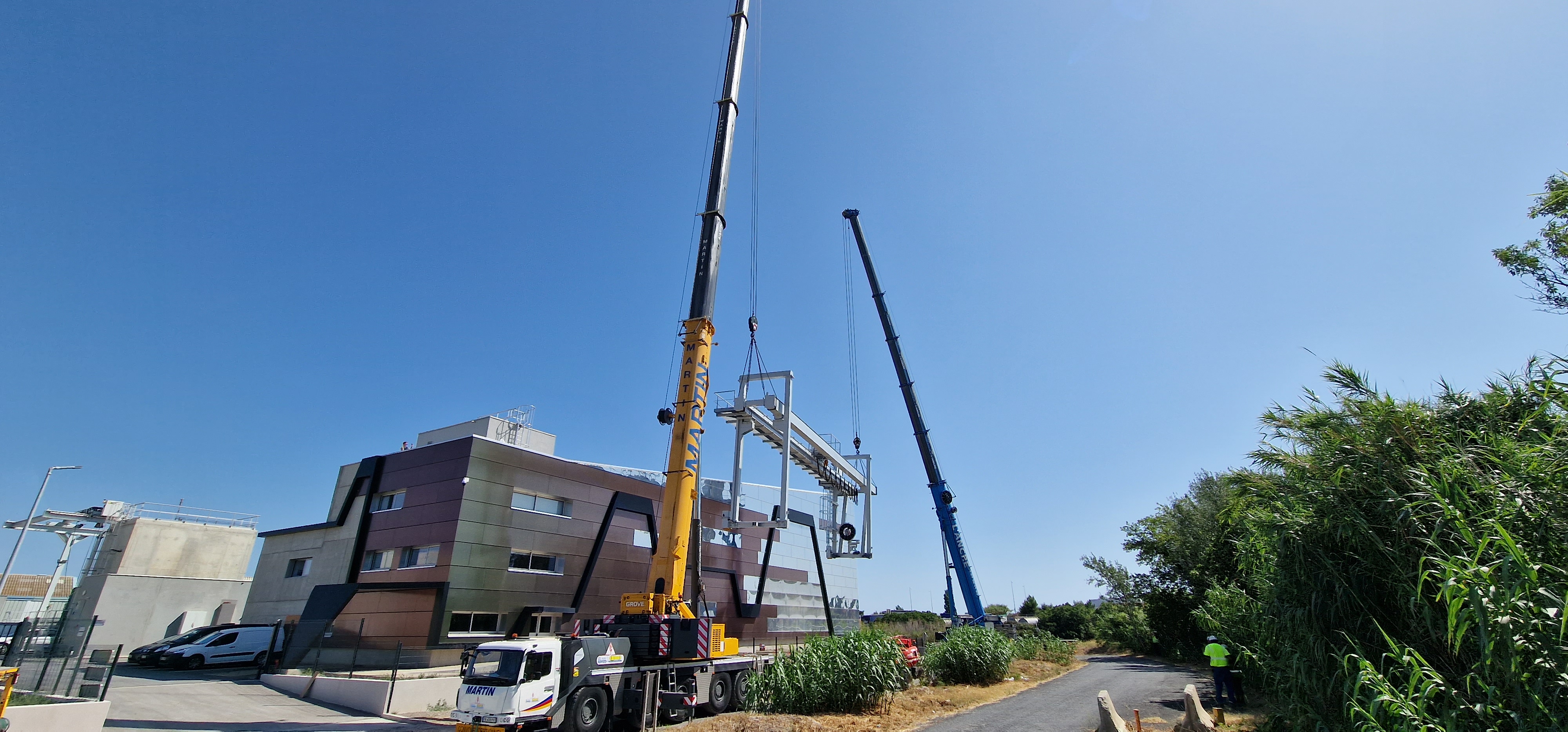

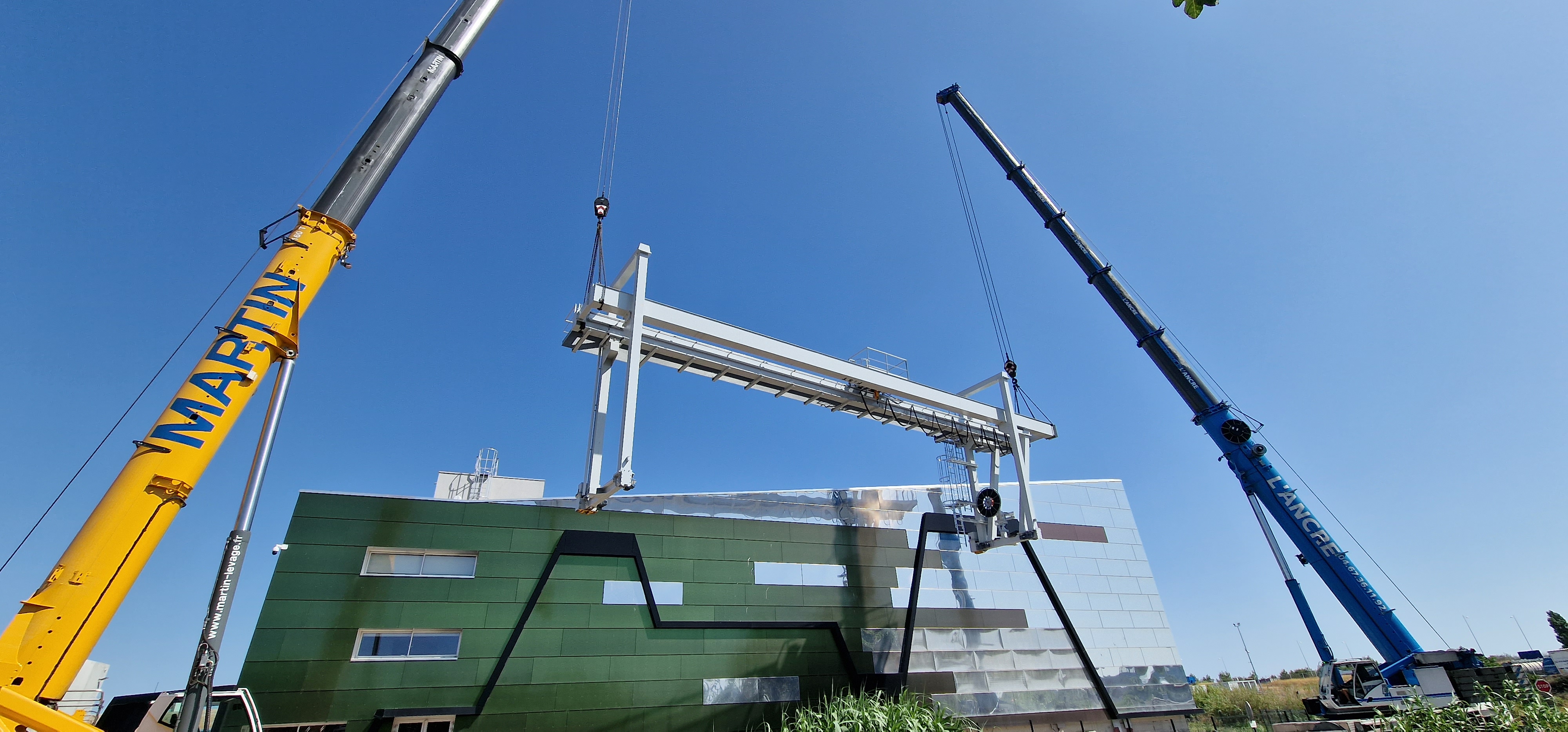

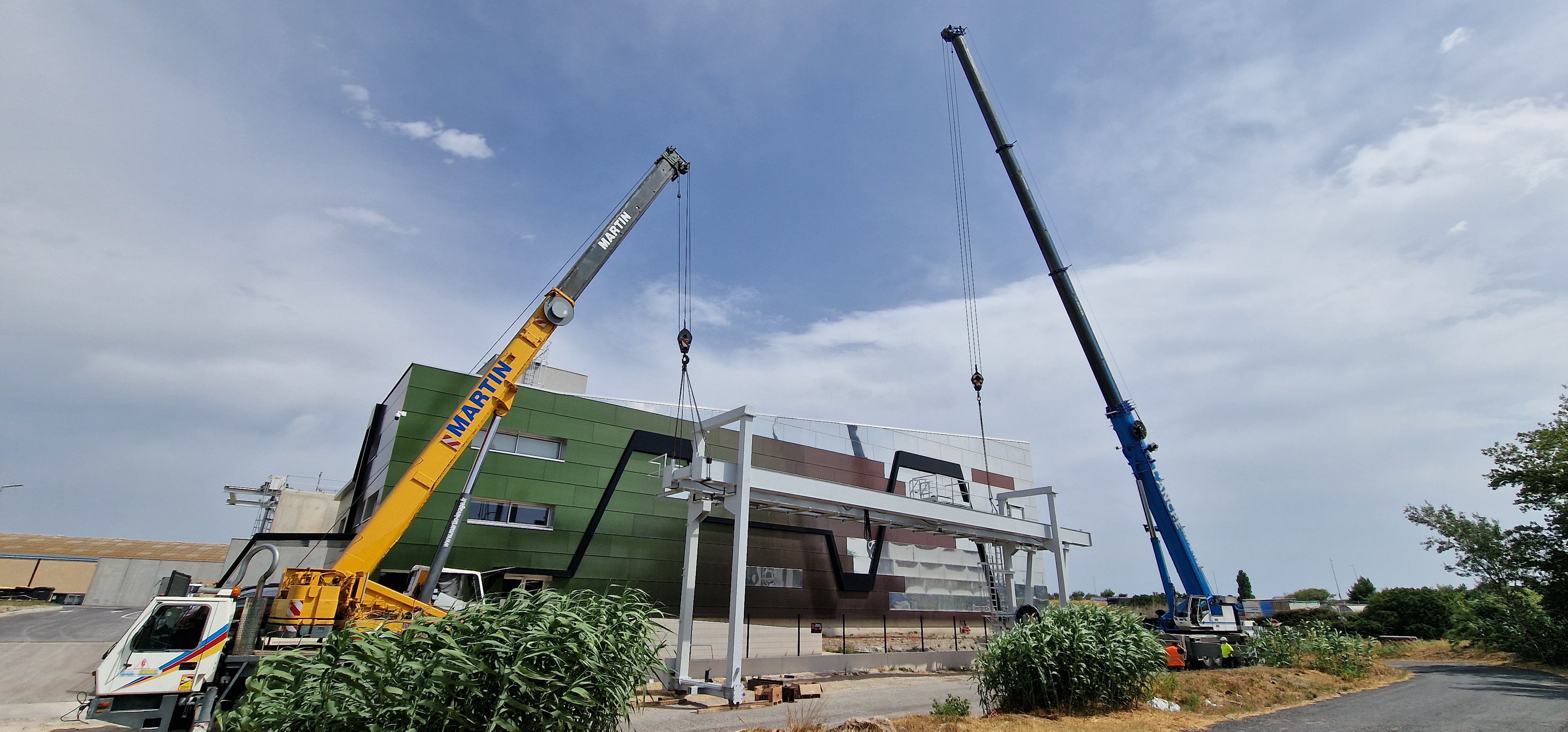

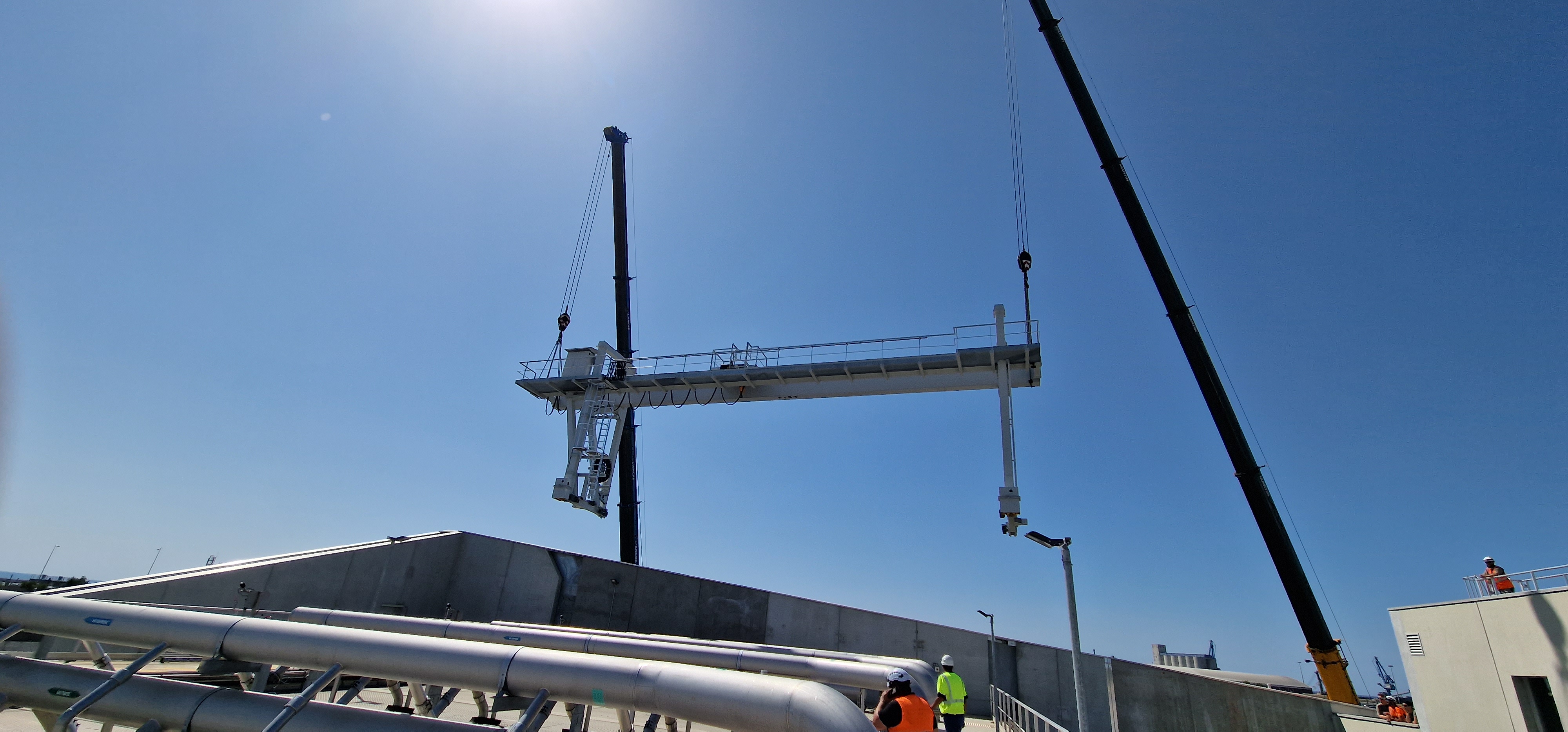

L'assemblage du portique s'est révélé être une opération complexe. En raison de sa portée, l'assemblage a été effectué au sol avant d'être levé jusqu'à une hauteur de 20 mètres sur le toit du bâtiment. Cette opération a nécessité l'utilisation de deux grues pour assurer un levage sécurisé et précis. Pendant cette période, la voirie a dû être bloquée pendant 2 jours pour garantir la sécurité de l'opération.
Résistance aux Conditions Extrêmes :
Étant situé dans une zone venteuse proche de la mer, le portique devait être en mesure de résister aux vents violents. Pour répondre à cette exigence, le portique a été équipé de pinces hydrauliques qui permettent de le stabiliser même en cas de conditions météorologiques difficiles.
La Solution ADEI - SECAM :
Une Collaboration réussie
Partenariat ADEI - SECAM :

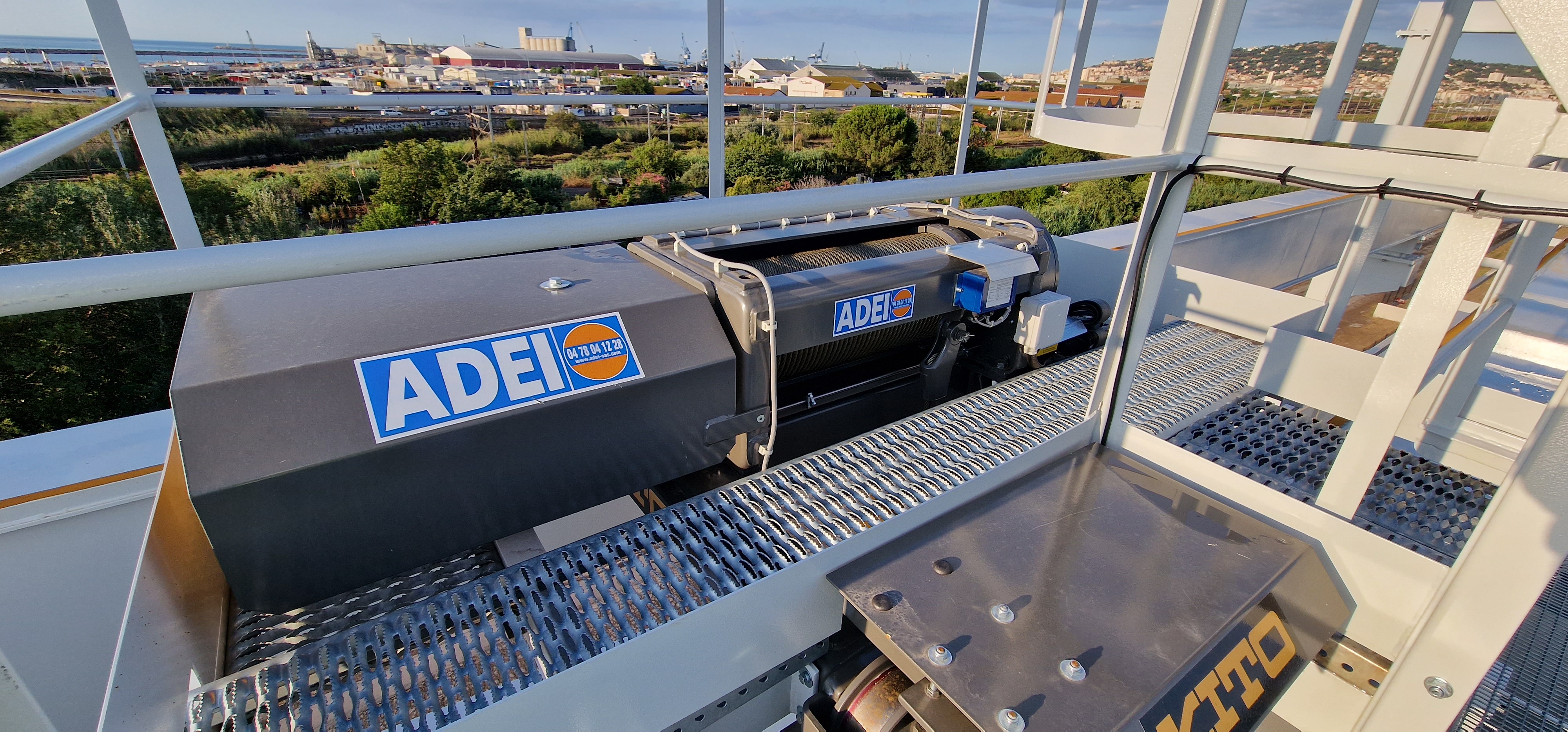

Pour relever ces défis techniques, ADEI et SECAM ont uni leurs forces. Les deux entreprises ont collaboré étroitement, capitalisant sur les compétences de chacune. SECAM, reconnu pour son expertise dans les portiques de manutention, a partagé son savoir en contribuant à l'étude et à la réalisation mécanique du portique. De son côté, ADEI s’est occupé de la partie électrique dans sa globalité, en intégrant un chariot porte-palan KITO à câble RX de dernière génération. Cette synergie a permis de combiner les atouts de chaque entreprise pour créer un portique motorisé adapté aux exigences du client.
Innovation Électrique :
Une solution électromécanique a été intégrée au portique pour optimiser ses performances. Ce système complet provient de chez SEW USOCOME, un leader reconnu dans le domaine. Il comprend 4 motoréducteurs triphasés avec réducteurs, parfaitement complétés par un variateur électronique Movitrac LTP. Cette collaboration assure un contrôle précis de la translation de vitesse du portique, facilitant ainsi une manipulation en douceur et d'une grande précision des cassettes de filtration. Cette intégration témoigne de l'engagement envers l'excellence du projet, en répondant aux exigences rigoureuses de l'environnement côtier venteux où le portique opère.
Conclusion :
Le succès de cette collaboration entre ADEI et SECAM met en lumière la force de l'union entre des experts spécialisés dans leurs domaines respectifs. Le portique motorisé conçu pour extraire les cassettes de filtration en station d'épuration incarne l'efficacité dans un environnement complexe et exigeant. Cette collaboration synergique a donné naissance à une solution robuste, capable de relever les défis inhérents à une zone venteuse et maritime. Avec ce portique motorisé, la technologie et l'ingénierie se rejoignent pour affronter les défis industriels.
