Potence murale articulee sur structure

Catégorie > Fabrications sur-mesure

Conception et fabrication d'un dispositif sur-mesure pour la maintenance d’un moteur de centrifugeuse.

Potence murale articulée intégrée à une structure de levage

La problématique du client

Dans la station d'épuration gérée par notre client, un défaut de cahier des charges est apparu à la livraison des installation. En effet, la structure avec monorail qui avait été installée au dessus d'une centrifugeuse s'est avérée trop courte pour réaliser le remplacement du moteur. Comment effectuer le levage, la rotation et la dépose autour de la centrifugeuse dans cet espace restreint en largeur et en hauteur ?

La mise en place d’une potence de levage traditionnelle ne pouvait pas être envisagée. D'autre part, l’axe du levage (entre les deux poteaux) et la hauteur disponible (monorail en partie supérieure) ne permettait pas de positionner un palan standard.

La solution ADEI

Nous sommes arrivés à concevoir une potence murale articulée sur-mesure :

  • Articulation sur 2 axes pour faciliter la rotation et respecter le positionnement de l’axe de levage du palan
  • Très faible hauteur perdue grâce à sa flèche surélevée
  • Kit de fixation par ceinturage sur structure existante
  • Palan manuel ultraléger KITO CX

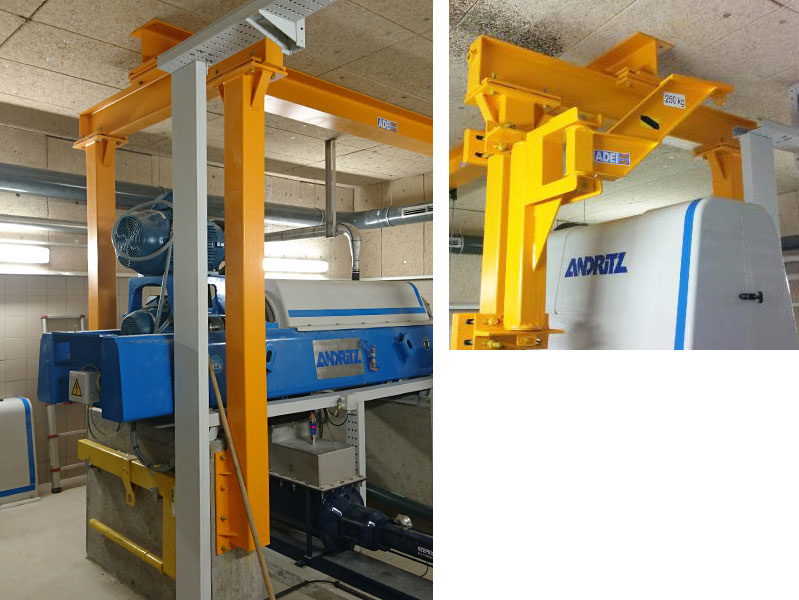

Shéma de la potence murale articulée montée sur le pieds d'une structure de levage

Schéma du montage de la potence murale articulée PMA positionnée au dessus de la centrifugeuse.

Le mot de l'ingénieur

Dimensionnée avec précision et fixée sur la structure existante, cette potence articulée est parfaitement intégrée à la structure de levage existante.
